高性?xún)r(jià)比改性工程塑料源頭生產(chǎn)廠家
產(chǎn)品中心
PRODUCTS

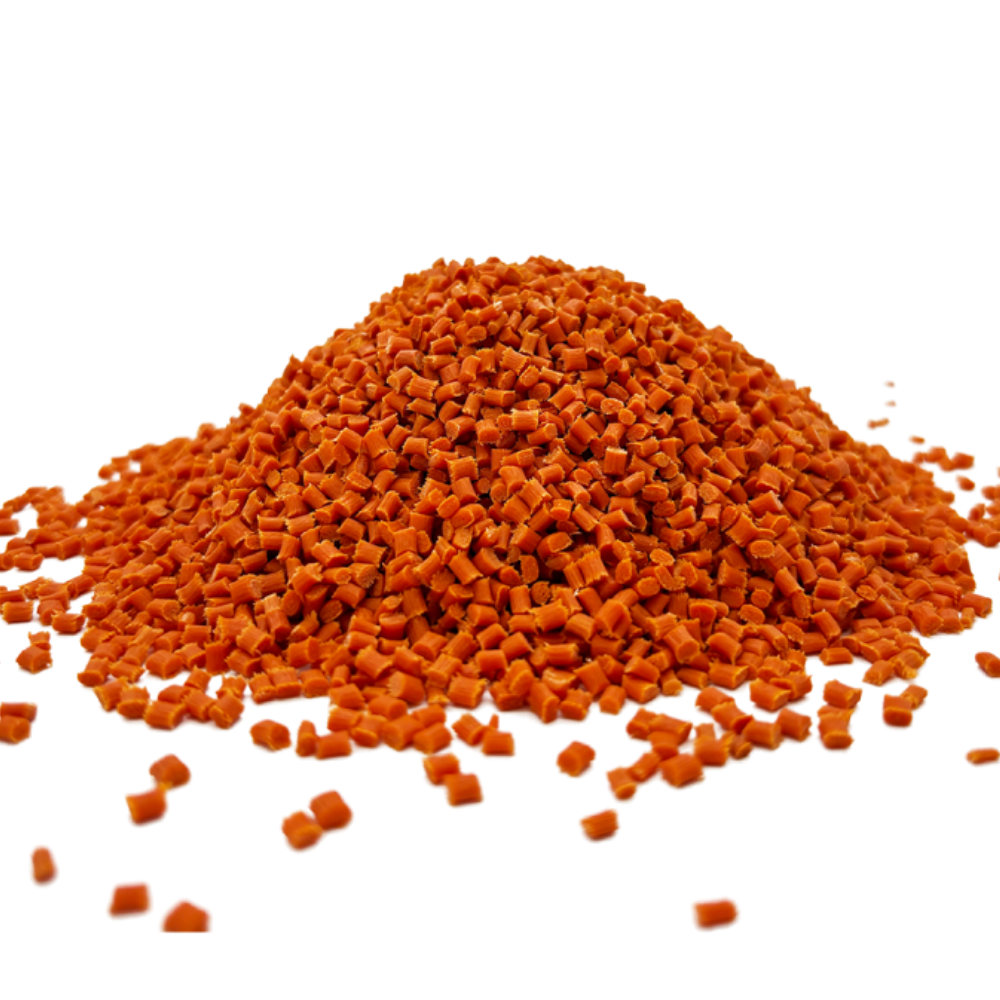

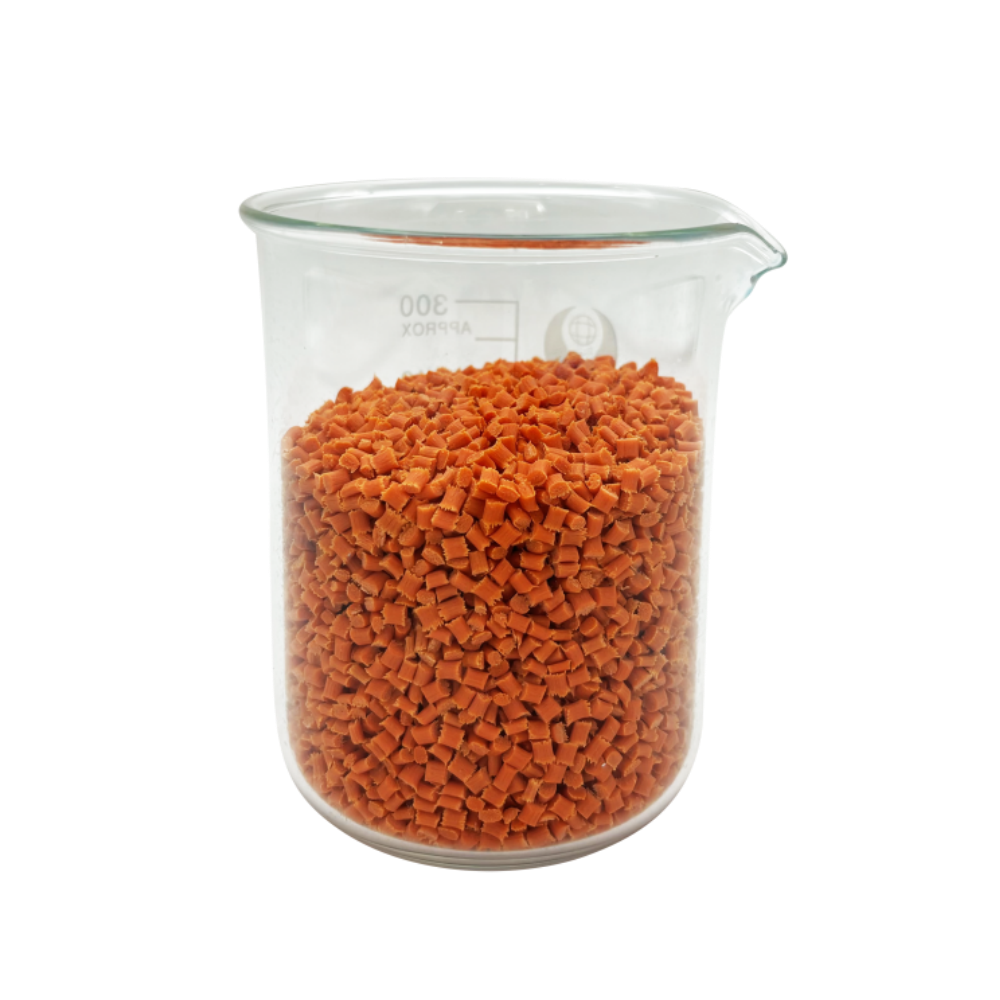

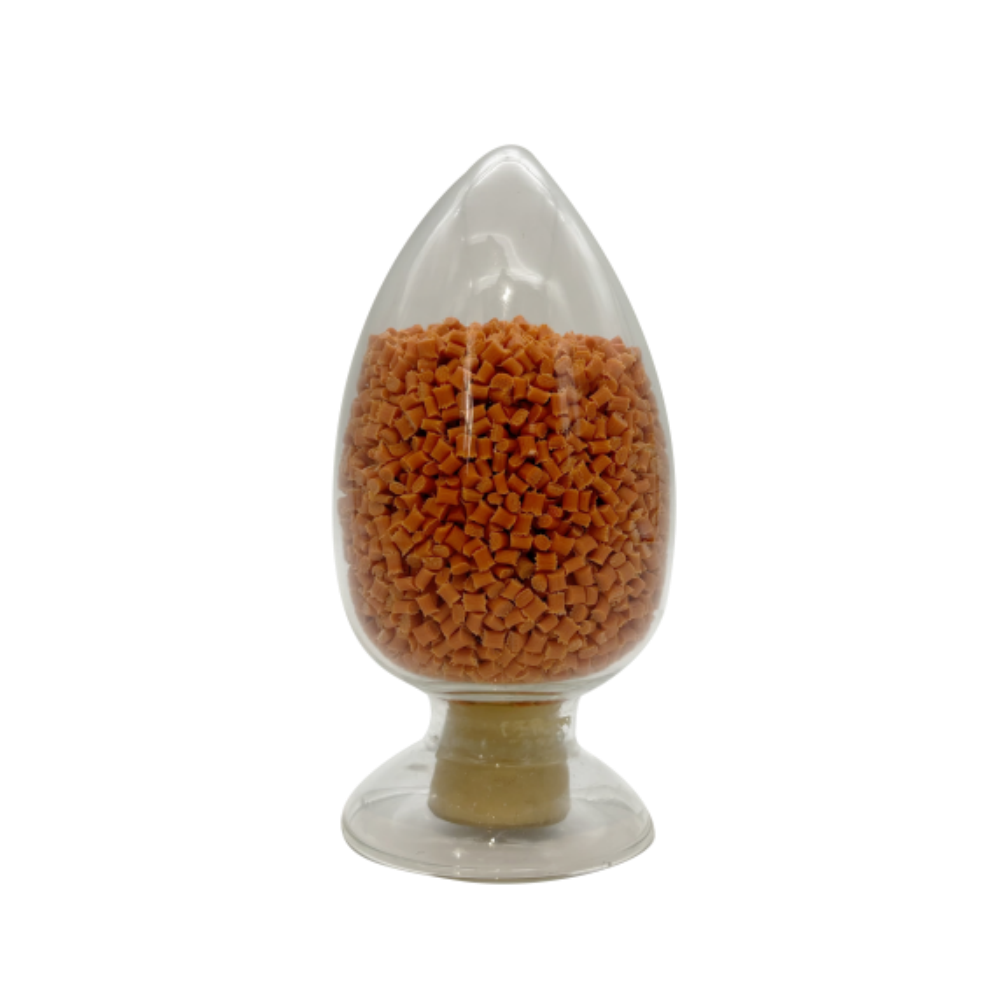

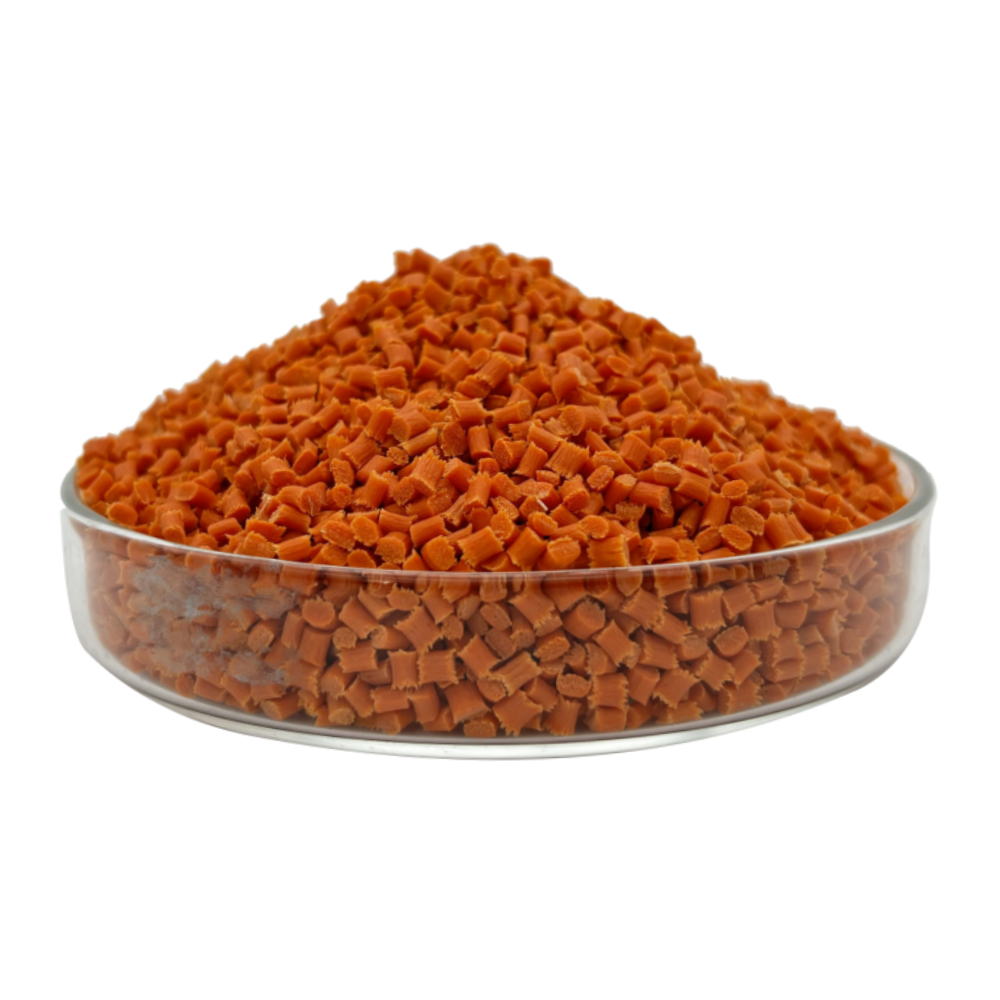

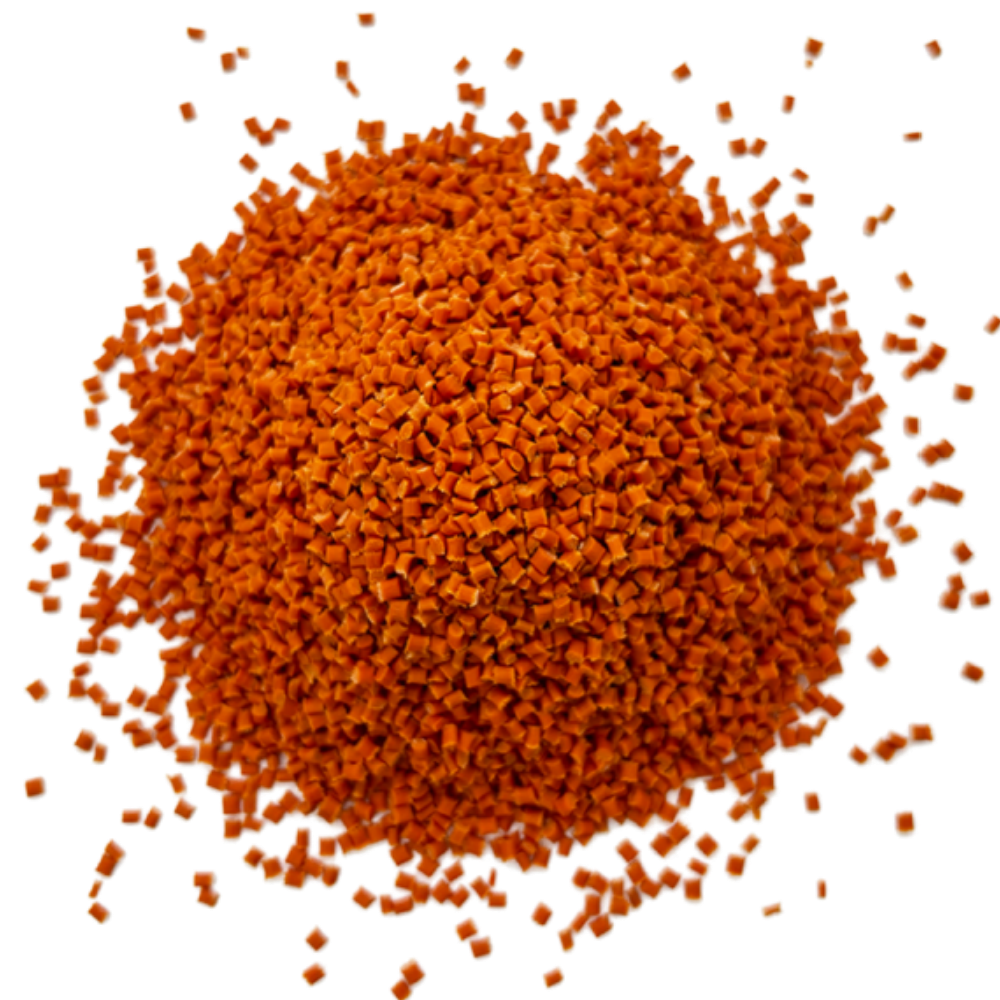

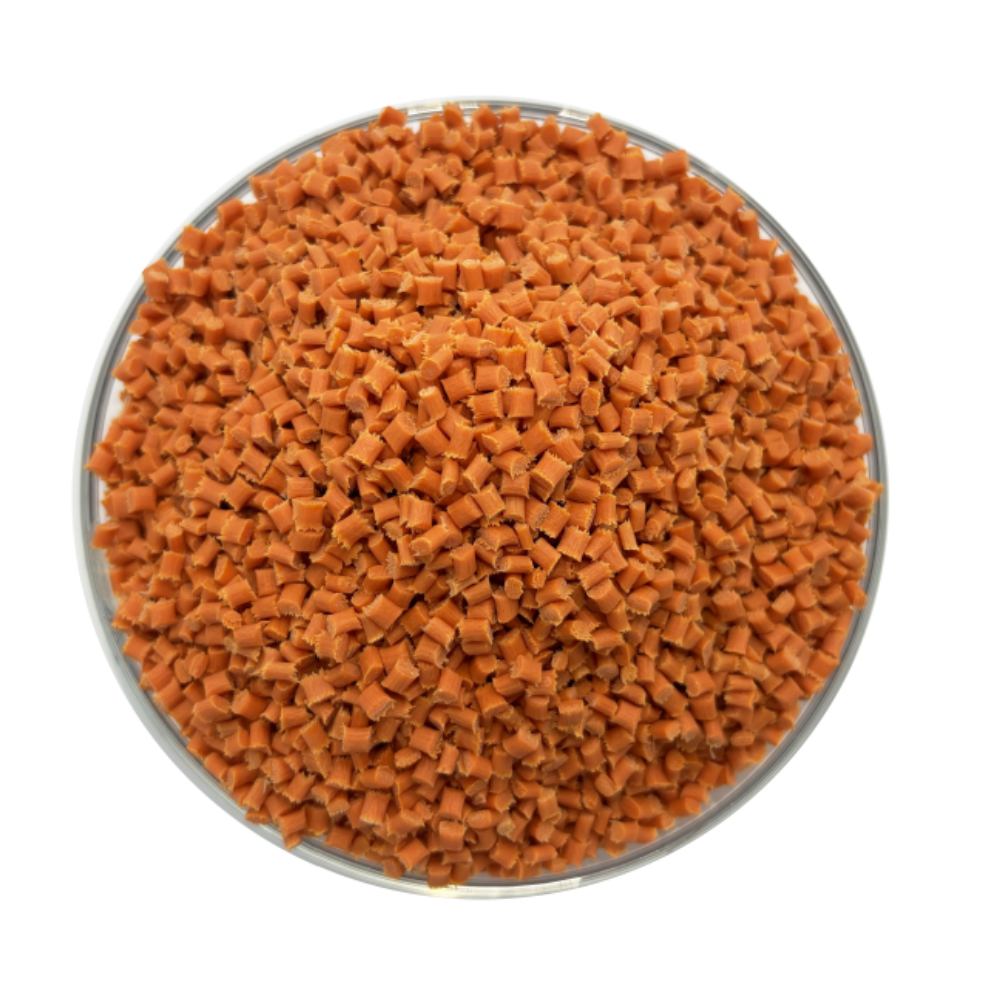

低氣味低VOC 增強(qiáng)阻燃尼龍
專(zhuān)利產(chǎn)品，氣味級(jí)別達(dá)到3.0以下，已成功應(yīng)用于宇通、金龍客車(chē)配件
良好的阻燃性
良好的耐低溫性能
良好的機(jī)械性能
顏色可調(diào)
良好的耐低溫性能
良好的機(jī)械性能
顏色可調(diào)
產(chǎn)品介紹introduction

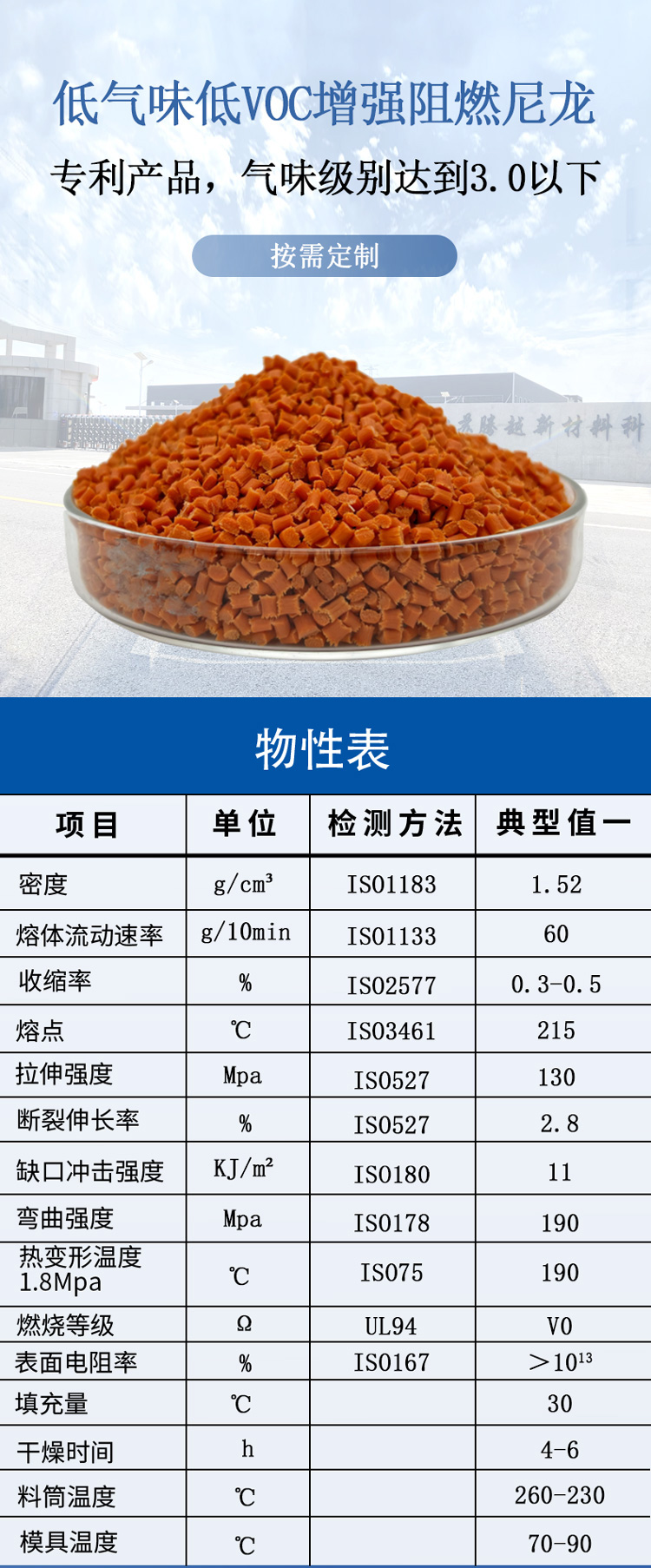

物性表
| 項(xiàng)目 | 單位 | 檢驗(yàn)方法 | 典型值一 |
| 密度 | g/cm3 | ISO1183 | 1.52 |
| 熔體流動(dòng)速率 | g/10min | ISO1133 | 60 |
| 收縮率 | % | ISO2577 | 0.3-0.5 |
| 熔點(diǎn) | ℃ | ISO3461 | 215 |
| 拉伸強(qiáng)度 | Mpa | ISO527 | 130 |
| 斷裂伸長(zhǎng)率 | % | ISO527 | 2.8 |
|
缺口沖擊強(qiáng)度
23℃
|
KJ/㎡ | ISO180 | 11 |
| 彎曲強(qiáng)度 | Mpa | ISO178 | 190 |
|
熱變形溫度
1.8Mpa
|
℃ | ISO75 | 190 |
| 燃燒等級(jí) | － | UL94 | v0 |
| 表面電阻率 | Ω | ISO167 | ＞1013 |
| 填充量 | % | 30 | |
| 干燥溫度 | ℃ | 120-130 | |
| 干燥時(shí)間 | h | 4-6 | |
| 料筒溫度 | ℃ | 260-230 | |
| 模具溫度 | ℃ | 70-90 |
